เครื่องดัดลวดแบบหมุนแบบแบน

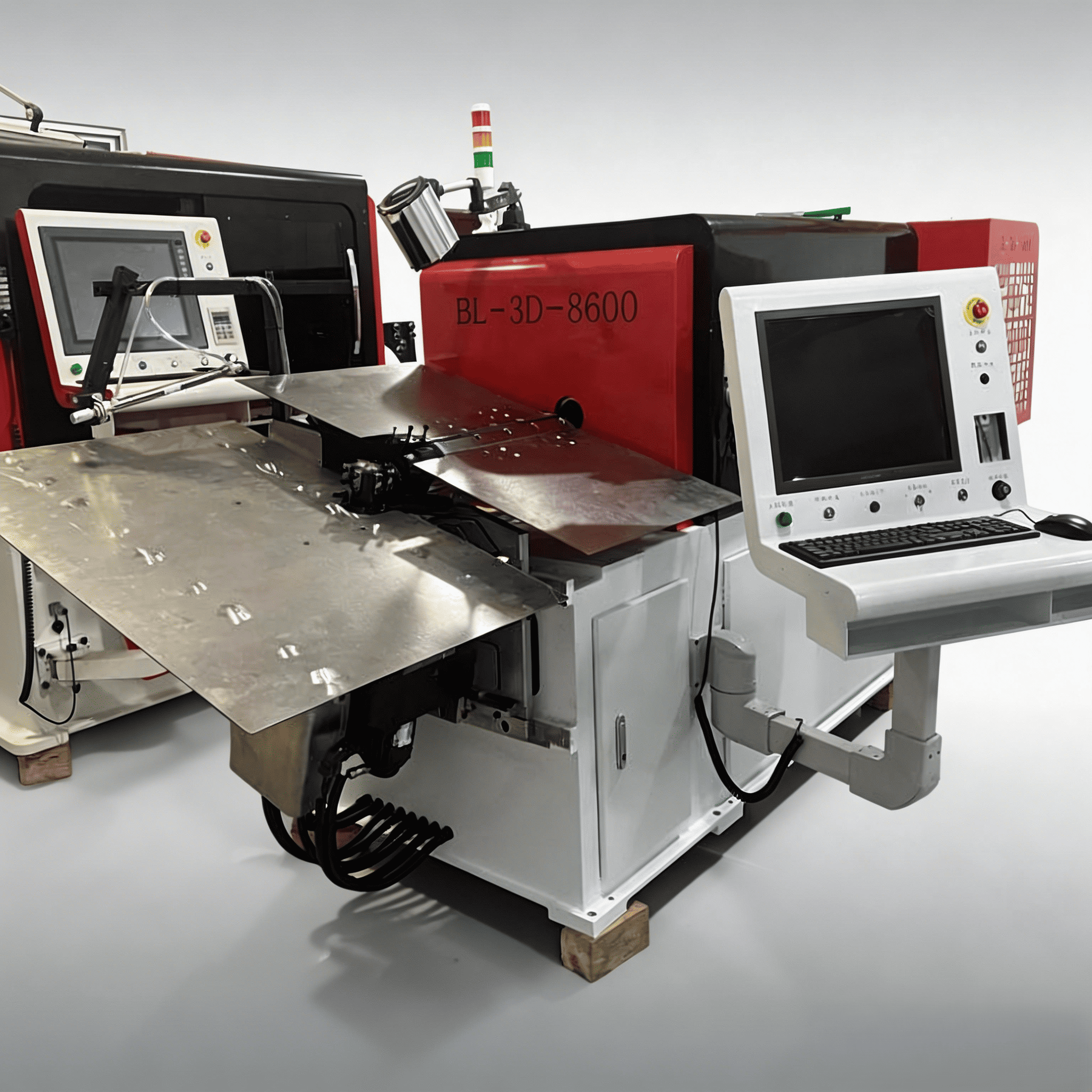

BL-3D-8600 เครื่องดัดลวดแบนแบบหมุน 8 แกน

BL-3D-8600 8-Axis Flat Wire Rotary Bending Machine

BL-3D-8600 เครื่องดัดลวดแบนแบบหมุน 8 แกน

BL-3D-8600 เป็นเครื่องดัดลวดแบนแบบหมุน 8 แกน ที่ออกแบบมาเพื่อการขึ้นรูปอย่างแม่นยําของชิ้นส่วนลวดแบนและลวดขึ้นรูป กระบวนการผลิตลวดอ่อนขนาด 2.0–6.0 มม. และลวดแข็งขนาด 2.0–4.0 มม. มีระยะโค้ง 520 มม. กําลังไฟรวม 11.7KW และความเร็วในการป้อนลวดสูงสุด 40 เมตรต่อนาที ระบบควบคุม CNC 8 แกนขั้นสูงให้ความแม่นยําในการป้อน ±0.1 มม. และความแม่นยําในการดัด ±0.1° เพื่อให้ความสม่ําเสมอของขนาดยอดเยี่ยมสําหรับผลิตภัณฑ์ลวดแบนที่ซับซ้อน เป็นทางออกที่เหมาะสมสําหรับการผลิตชิ้นส่วนยานยนต์ ฮาร์ดแวร์เฟอร์นิเจอร์ ชิ้นส่วนเครื่องใช้ไฟฟ้า อุปกรณ์เสริมจอแสดงผล และผลิตภัณฑ์ลวดแบนความแม่นยําอื่น ๆ ที่ต้องการการผลิตที่มั่นคงและคุณภาพสูง

เส้นผ่าตัดสายไฟที่ใช้ได้ นุ่ม 2.0-6.0 มม. / แข็ง 2.0-4.0 มม.

หมายเลขของแกน 8 แกน

กําลังรวม 11.7KW

จังหวะโค้ง 520 มม.

น้ําหนักของเครื่องจักร 2000 กิโลกรัม

มีสินค้าในสต็อก & พร้อมจัดส่ง

คําอธิบาย พารามิเตอร์ วิดีโอ ตัวอย่างสายไฟ

ข้อดีของผลิตภัณฑ์

การควบคุมความแม่นยํา 8 แกน

ใช้ระบบควบคุม CNC 8 แกน ให้ความแม่นยําในการป้อน 300mm+/-0.1mm และมุม 90 องศา+/-0.1 องศา สําหรับการสร้างลวดแผ่นแบน

ช่วงโค้งยาว 520 มม.

ช่วงดัด 520 มม. รองรับชิ้นส่วนลวดแผ่นแบนขนาดใหญ่ พร้อมความเร็วในการป้อน 40 เมตร/นาที เพื่อประสิทธิภาพการผลิต

โครงสร้างงานหนัก

กําลังรวม 11.7KW ตัวถังแข็งแรง 2000KG พร้อมเครื่องป้อนอัตโนมัติ 500KG ออกแบบมาสําหรับการผลิตอุตสาหกรรมอย่างต่อเนื่อง

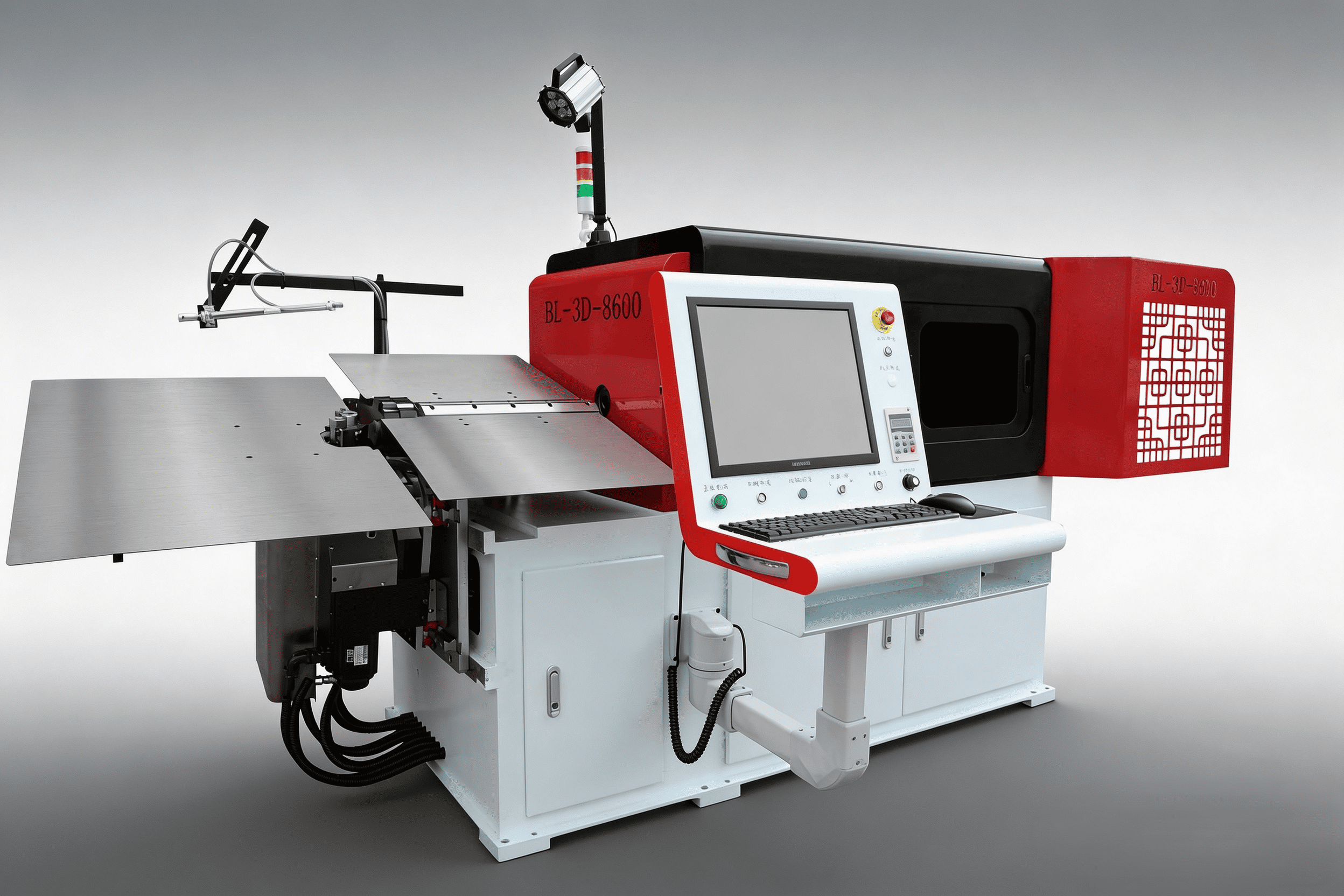

Engineered for Flat-Plate Wire Excellence

ออกแบบมาเพื่อความเป็นเลิศของลวดแผ่นแบน

BL-3D-8600 เป็นโซลูชันการขึ้นรูปลวดแบบแผ่นแบนแบบโรตารี่ 8 แกนโดยเฉพาะ โดยมีช่วงโค้ง 520 มม. ช่วยให้รูปทรงสม่ําเสมอ ความแม่นยําที่เข้มงวด และประสิทธิภาพที่เชื่อถือได้สําหรับการผลิตชิ้นส่วนแผ่นแบนและชิ้นส่วนยานยนต์

การขึ้นรูปลวดแผ่นแบนความแม่นยําสูง (ความแม่นยําในการป้อน: 300 มม.+/-0.1 มม.)
ช่วงโค้งยาว 520 มม. สําหรับชิ้นส่วนขนาดใหญ่
ประสิทธิภาพที่เชื่อถือได้ (กําลังรวม 11.7KW, เฟรมหนัก 2000KG)

ข้อมูลทางเทคนิค

การปฏิบัติการ

เครื่องจักรที่กําลังทํางาน

BL-3D-8600

นี่คือเครื่องดัดลวดแบบแผ่นแบน 8 แกนประสิทธิภาพสูง ออกแบบมาเป็นพิเศษสําหรับวัสดุนุ่มขนาด 2.0-6.0 มม. และวัสดุแข็ง 2.0-4.0 มม. ด้วยกําลังรวม 11.7KW และน้ําหนักเครื่องจักร 2000 กิโลกรัม มีช่วงโค้ง 520 มม. และความเร็วในการป้อนลวด 40 เมตรต่อนาที เหมาะสําหรับงานขึ้นรูปแผ่นแบนและลวดหมุนที่มีความแม่นยําสูง

ความสามารถ
